机器视觉路由控制器

产品概述

机器视觉路由控制器是专为高性能工业级成像系统设计的核心控制单元。它将 LED光源驱动控制、外部触发信号输入管理 以及 工业相机触发驱动控制 完美集成于一体，构筑起高速、可编程的信号中枢。方案有效解决了多相机、多光源复杂场景下的时序匹配难题，是提升工业自动化精准度与抓拍效率的理想选择。

• 高速可编程： 采用FPGA技术, 支持μs级动态时序响应，精准把控曝光瞬间。
• 高集成路由： 单一模块取代传统多件组合，大幅简化机箱布线。
• 工业级抗干扰： 内部采用全光耦隔离设计，确保在严苛电磁环境下稳定运行。
• 8路工业相机驱动： 包括相机电源+15V/2A， 和相机硬触发输入， 双端平衡驱动。
• 16路外触发信号输入： 每路完全隔离， 均采用高速 10M 数字光耦隔离输入。
• 16路LED光源驱动：每路均配备高速高功率电子开关， 外驳LED灯供电电压可各通道独立或统一。
• 每通道工作模式：单次， 步进， 爆发和复位。
• 使用场景数：最大16个场景。

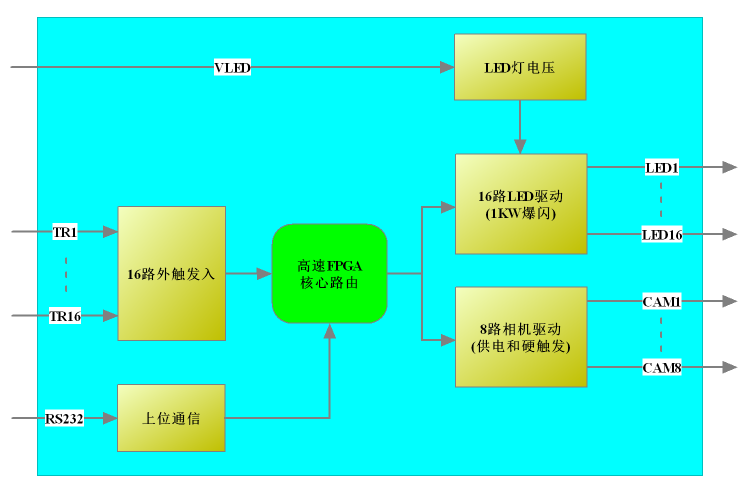

系统方框图

下方为控制器的电气与信号路由拓扑方框图，展示了外触发、相机与光源之间的硬件交互逻辑：

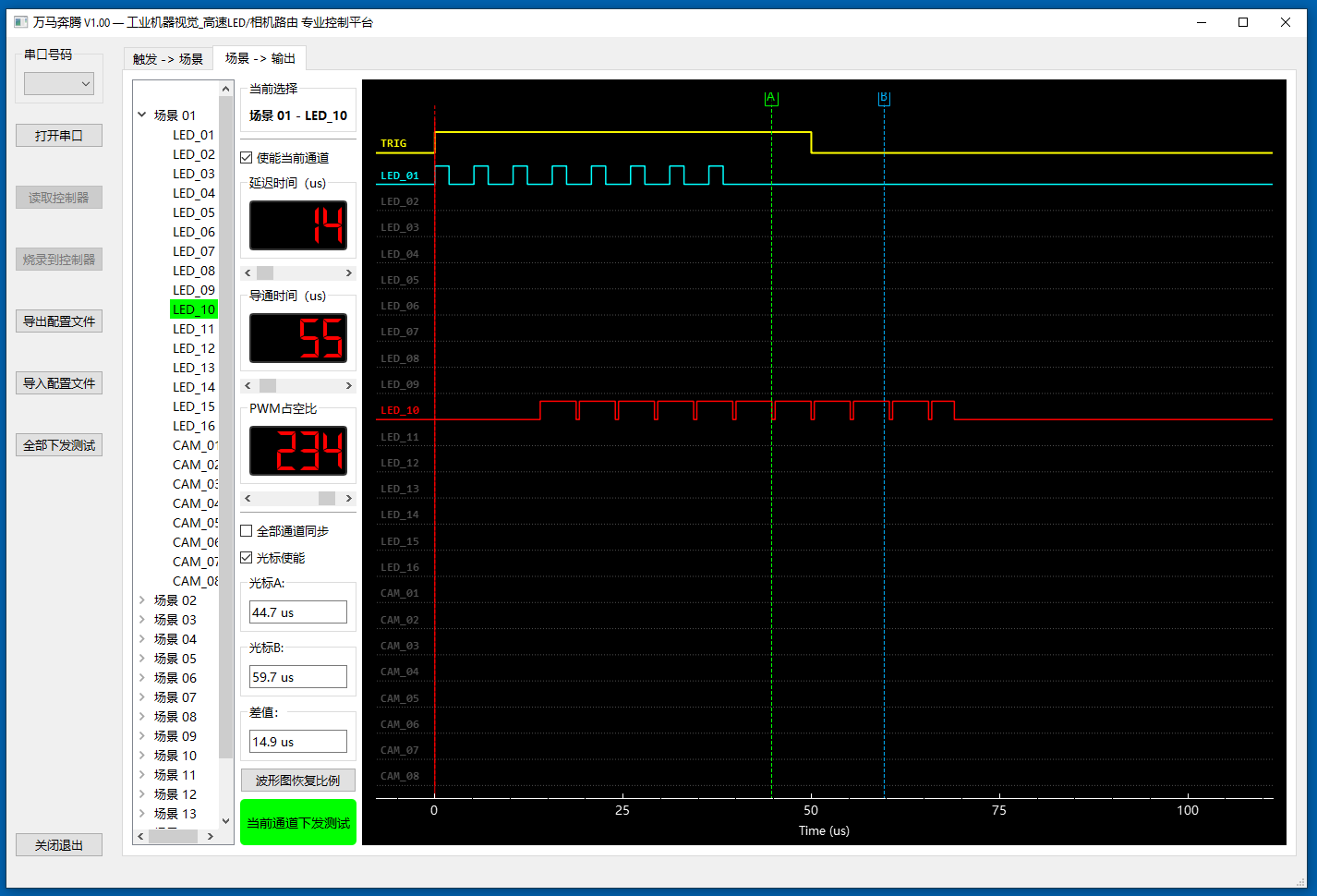

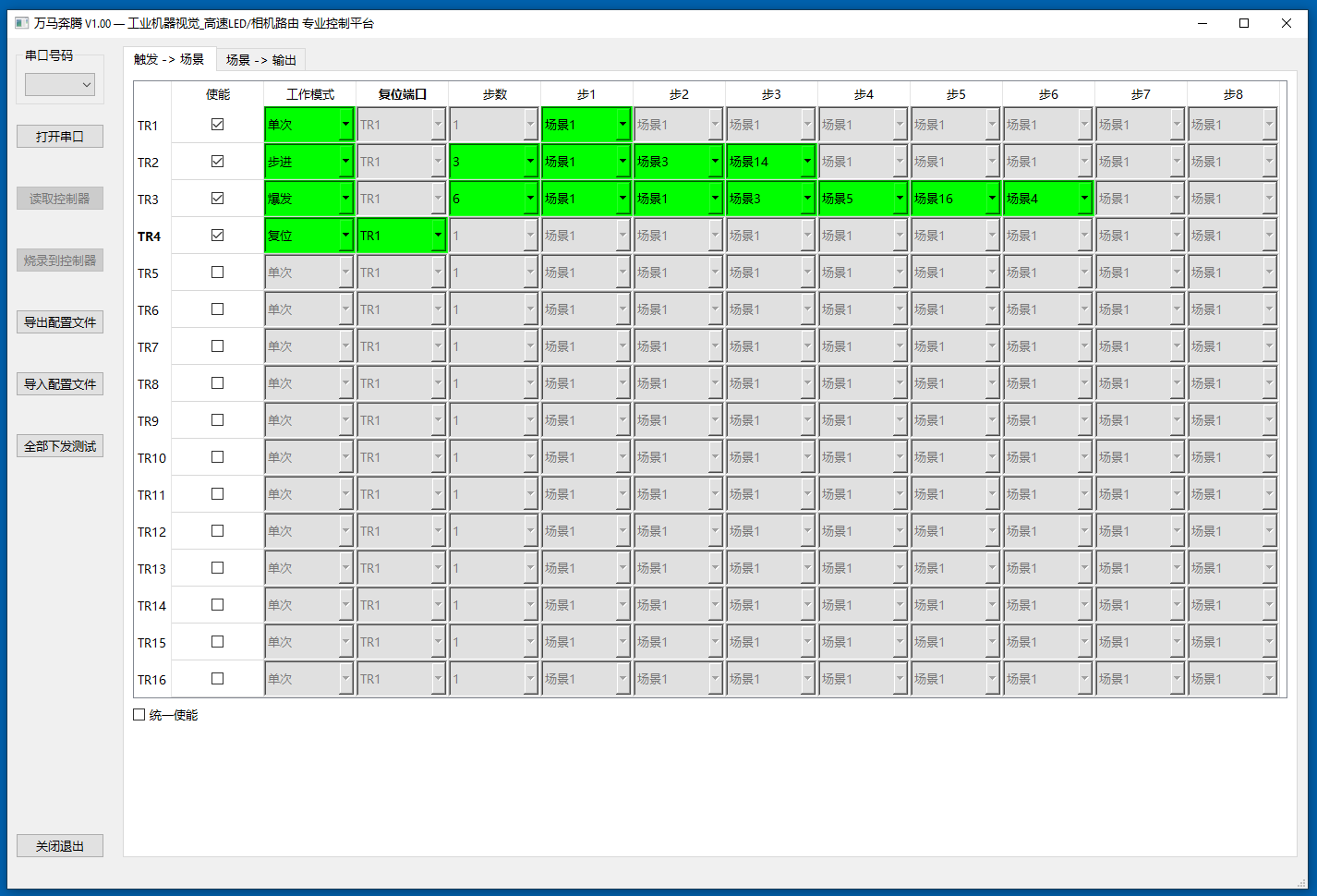

配套可视化编辑软件IDE WMBT

为最大化释放控制器的硬件性能，我们为其配备了专属的可视化图形编辑软件（上位机 IDE）。用户无需编写复杂的底层代码，即可通过直观的交互界面，对控制器内部的信号路由、触发时序及输出信号进行动态配置与在线烧录。

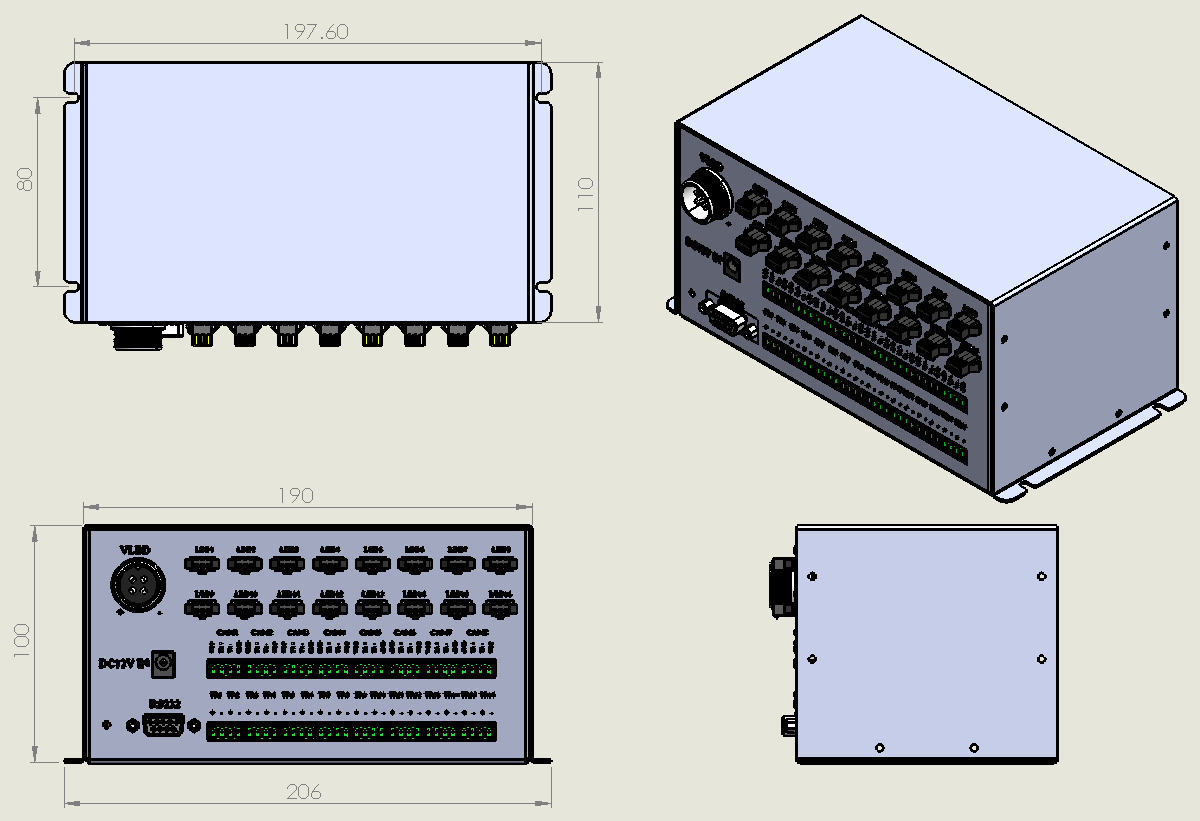

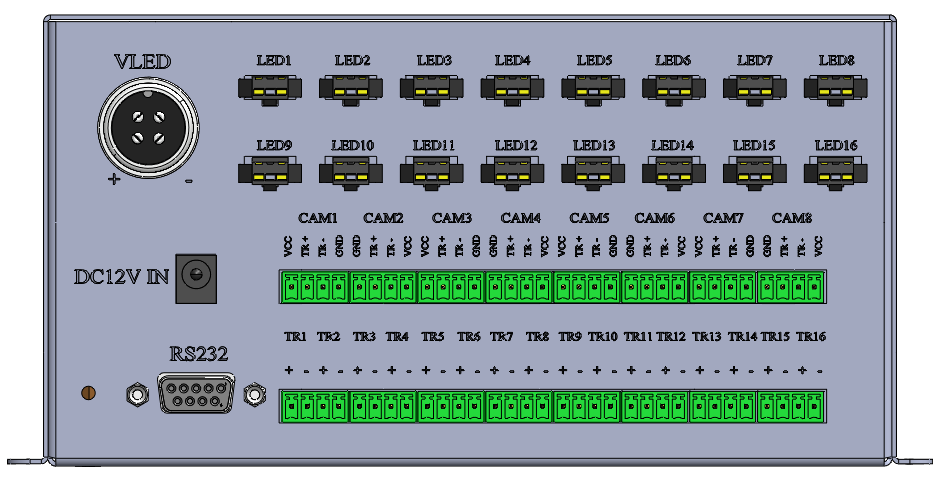

产品图片和基本尺寸

外观图及标准安装尺寸。注：图纸中所有标注尺寸单位均为 mm。
